Réducteur
de focale
La
première chose à faire est de récupérer la paire de jumelles 8x30
qui dort au fond d'un tiroir. Un chercheur 6x30 peut aussi convenir,
c'est l'occasion de le remplacer par un 9x50 !
Extraire l'un des objectifs. C'est cette lentille qui nous servira de
réducteur. |
|
| Découper
dans le milieu d'une boite de pellicule photo une bague de 5 mm
d'épaisseur.
Prélevée au début ou à la fin de la boite, la bague aurait un
diamètre trop grand ou trop petit. |
|
|
Dévisser
le porte oculaire situé sur le barillet du télescope. La lentille
vient se loger parfaitement à l'intérieur, face bombée vers le
télescope. Elle est maintenue en place, d'un coté par le renvoi
coudé, de l'autre par la bague découpée dans la boite de pellicule.
|
 |
| Vue sur le
réducteur, monté ici avec le renvoi coudé. Dans cette configuration,
j'atteints F/D 4.2
Il est également possible de monter la webcam sans renvoi coudé,
dans ce cas, j'obtiens F/D 5.7 |
|
| Voici
maintenant ce que donne le réducteur de focale sur une image de la
nébuleuse d'Orion. Ces vues sont des images brutes sans traitement,
posées 20 secondes. Le "suivi" et le cadrage ne sont pas
parfaits, mais le but est surtout de montrer l'amélioration du champ
qu'apporte le réducteur. |
image prise au foyer F/D 10, sans réducteur, focale
1250 mm
|
|

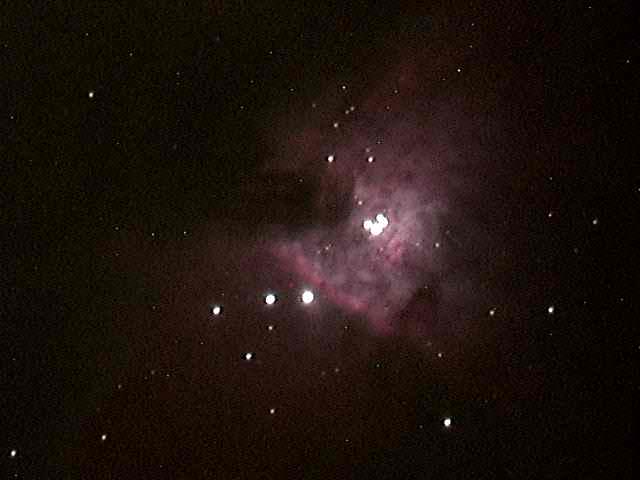

image prise avec le réducteur sans le renvoi coudé,
à F/D 5.7, focale 712 mm
|
|

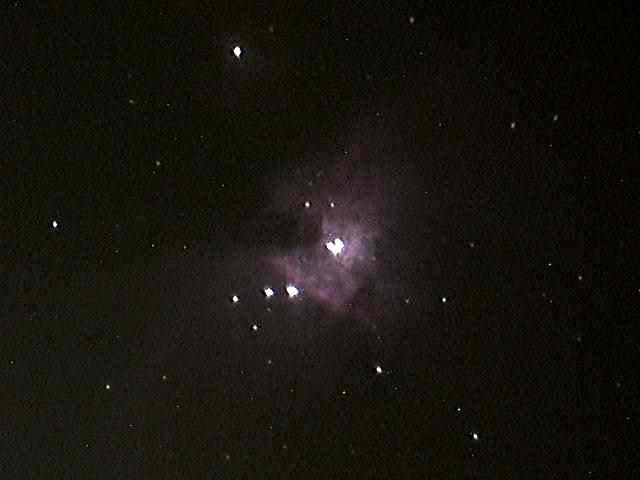

prise avec le renvoi coudé derrière le réducteur à F/D 4.2, focale
525 mm
|
|
L'idéal
serait de remplacer le renvoi coudé (de mauvaise qualité ) par une
lentille de barlow dépourvue de sa lentille, ce qui permet d'allonger
le tirage derrière le réducteur et de réduire d'autant le champ sans
apporter de prisme sur le trajet optique. Compte tenue de l'image
obtenue sans renvoi coudé, le piqué devrait être au rendez-vous ! a
suivre donc....
|
